Autodiff and Vector-Jacobian Product

本篇包括一些自动微分的进阶论述，以及 torch 中 vjp 的使用和相关注意事项。不过，目前测试下来，torch 中的 vjp 相关功能可能坑挺多，或许不适合作为一个常用的操作使用，更适合作为一个极限的 trick。所以，vjp 可能更适合作为一种严格推导梯度的工具，而不是作为一个常见的工程实践。

About Jacobian

或许很多人第一次接触自动微分的途径都是 computational graph，即基本的链式法则。比如，对于以下的操作：

$y=\sigma(Wx+b).$

我们通过将其分解为

\begin{align}
z&=Wx+b \\
y&=\sigma(z).
\end{align}

于是我们能够非常容易地写出

$\frac{\partial{\mathcal{L}}}{\partial{x}}=\frac{\partial{\mathcal{L}}}{\partial{y}} \frac{\partial{y}}{\partial{z}} \frac{\partial{z}}{\partial{x}}.$

这个式子其实完全是不严谨的，我们只是使用了类似标量求导的规则“猜”了这么一个东西。首先，我们没有定义其中每一项的具体含义。事实上，这里面的每一个量都是雅各比矩阵。其次，也是更重要的一点，我们没有定义这些量之间互相作用的方式。上面这个式子是把算子省略掉了，而不是默认它们之间是乘法关系。矩阵之间讲“乘法”，也是一个不严谨的表达。它指的是逐点乘，还是矩阵乘？

在简单的工程实践中，我们一般不怎么关注这些问题，而是直接进行一个标量数学和矩阵分析的乱炖。比如，我们可以直接猜测

$\frac{\partial z}{\partial x}=W.$

因为标量里面就是这么作用的。至于形状，我们甚至不关心 $\frac{\partial z}{\partial x}$ 的定义，自然暂时也不关心它的形状。等到需要把它们拼凑起来的时候，核对一下彼此的形状，并找到一种运算，使得这些东西串起来是合法的，并且最终的形状就是 $\frac{\partial{\mathcal{L}}}{\partial{x}}$ 的形状，那就可以了。尽管以上过程从数学的角度来看非常猎奇，但它一般来说是对的。因为矩阵之间交互的方式就那么几种，而且最终产出的结果往往也确实和标量代数中的结果类似。

为了让事情变得严谨一些，我们需要把上面提到的一系列没定义的东西定义好。首先，对于 $y=f(x), x\in \mathbb{R}^m, y\in \mathbb{R}^n$ ，我们定义雅各比矩阵（Jacobian matrix）

$J=\frac{\partial y}{\partial x}\in \mathbb{R}^{n\times m}, J_{ij}=\frac{\partial y_{i}}{\partial x_{j}}.$

即分量对分量的偏导数构成的矩阵。当输出为标量，比如损失函数 $\mathcal{L}$ 时，符号 $\frac{\partial\mathcal{L}}{\partial x}$ 也是一个雅各比矩阵，但是在形状上退化到一个向量。需要注意的是，雅各比矩阵并不总是一个二维的矩阵。比如，在求权重的梯度时，我们在形式上会看到如下计算：

$\frac{\partial \mathcal{L}}{\partial W}=\frac{\partial \mathcal{L}}{\partial y} \frac{\partial y}{\partial W}.$

最后一个量实际上应当是一个三维的张量，我们可以通过将 $W$ 摊平来延续之前的定义。但在工程上，我们从来没有见过这样一个高维的 tensor。这是因为我们从未将这个 tensor 实例化过；我们通过计算 vector-jacobian product 来避免了这个开销。

Vector-Jacobian Product

vector-jacobian product (vjp) 和第二个问题高度相关：雅各比矩阵之间是如何作用的？

事实上，我们知道这个作用并没有统一的表达。我们都知道 Linear 层的反向传播中，作用在梯度上的仍然是一个矩阵乘；任意的逐点非线性函数，作用在梯度上的形式也是逐点作用。不同的操作导致的反向传播作用方式并不一致，抽象地说，雅各比矩阵之间通过某种形式的张量收缩（tensor contraction）发生作用。张量收缩指的是两个矩阵之间发生作用，消除掉其中的某些维度，并产出一个结果矩阵的过程，或许叫它 Einstein 求和更亲切一些。

由于求和的形式随着操作的类型而变化，一个反向传播系统要真正完成反向传播的过程，它所要知道的不仅是某个算子（数学上的映射）对应的 jacobian 矩阵，同时也要知道这个 jacobian 矩阵如何作用于回传的梯度上。更具体地，对于如下的操作

$\frac{\partial \mathcal{L}}{\partial W}=\frac{\partial \mathcal{L}}{\partial y} \frac{\partial y}{\partial W}$

框架要知道的不仅仅是那个 jacobian，即 $\frac{\partial y}{\partial W}$ ，还需要知道如何把它作用在 $\frac{\partial \mathcal{L}}{\partial y}$ 上。由于回传的梯度 $\frac{\partial \mathcal{L}}{\partial y}$ 总是一个向量（因为损失总是一个标量），这个作用总是一个向量与 jacobian 矩阵之间的作用，称之为 vector-jacobian product。

更进一步地，我们其实并不真的需要把这个 jacobian 矩阵写出来。换个角度来看，vjp 实际上是一个函数 $\text{vjp}(x)$ ，它满足

$\text{vjp}\left( \frac{\partial\mathcal{L}}{\partial y} \right)=\frac{\partial\mathcal{L}}{\partial W}.$

这样的看法有一个好处：这个函数的输入输出都是向量或者二维的矩阵，那个庞大的三维张量不见了。当然，这个函数最数学的实现方式仍然是通过乘上那个三维张量来实现，但是通常地来说，vjp 的计算过程不需要完全实例化 jacobian 矩阵，对于很多算子来说都是这样。我们会在下面的常见 VJP 中看到这一点。这能够节省大量的显存开销。

常见算子的 VJP

以上是从工程的视角来看待问题。从数学的视角上，现在我们知道，为了严格定义整个反向传播链的计算过程，我们需要使用 vjp 来计算他。换句话说，vjp 才是定义反向传播过程的严格方式。

下面是一些常见的 VJP 公式。它们在一些数学推导中很有用。

(1) Linear。向量形式：

$y=Wx,W\in \mathbb{R}^{m\times n}, x\in \mathbb{R}^{n\times 1},y\in \mathbb{R}^{m\times 1}.$

Jacobian：

$\frac{\partial \mathcal{L}}{\partial x}=W^T \frac{\partial \mathcal{L}}{\partial y}, \frac{\partial \mathcal{L}}{\partial W}=\frac{\partial\mathcal{L}}{\partial y} x^T.$

矩阵形式：

$Y=XW^T, W\in \mathbb{R}^{m\times n},X\in \mathbb{R}^{B\times n},Y\in \mathbb{R}^{B\times m}.$

Jacobian：

$\frac{\partial\mathcal{L}}{\partial X}=\frac{\partial\mathcal{L}}{\partial Y}W, \frac{\partial\mathcal{L}}{\partial W}=\left( \frac{\partial\mathcal{L}}{\partial Y} \right)^TX.$

(2) Normalization：

$y=\frac{x}{||x||_{2}},x\in \mathbb{R}^d, y\in \mathbb{R}^d.$

Jacobian：

$\frac{\partial\mathcal{L}}{\partial x}=\frac{1}{||x||_{2}}\left( \frac{\partial\mathcal{L}}{\partial y}-y\left( y^T \frac{\partial\mathcal{L}}{\partial y} \right) \right).$

(3) elementwise nonlinear：

$y=\sigma(x),x\in \mathbb{R}^d,y\in\mathbb{R}^d.$

Jacobian：

$\frac{\partial\mathcal{L}}{\partial x}=\frac{\partial\mathcal{L}}{\partial y}\odot \sigma'(x).$

(4) self correlation：

$Y=XX^T.$

这个式子看上去不是那么常见，但其实还是经常出现的。比如 $KK^T$ 。这个 jacobian 的计算也是最难的一个，拆成分量来推导是比较繁琐的，如果去问 LLM 的话多半会拿到一个利用矩阵微分理论算出来的更简洁的解，不过笔者对此并不精通，大多数的深度学习微分理论也不会用到这么深的理论。

为了给出它的解，我们展示一点它的中间过程。在拆成分量推导之后，我们会得到一个形式：

$\frac{\partial \mathcal{L}}{\partial \mathbf{x}_{i}}=\sum_{k=1}^{m} \left( \frac{\partial \mathcal{L}}{\partial Y_{ik}} + \frac{\partial \mathcal{L}}{\partial Y_{ki}} \right)\mathbf{x}_{k} .$

其中 $\mathbf{x}_{i}$ 是 $X$ 的行向量， $m$ 是 $X$ 的行数。考虑最通用的情况，我们认为 $\frac{\partial \mathcal{L}}{\partial Y}$ 不是一个对称矩阵，那这个解的矩阵形式就是

$\frac{\partial\mathcal{L}}{\partial X}=\left( \frac{\partial\mathcal{L}}{\partial Y} + \left(\frac{\partial\mathcal{L}}{\partial Y}\right)^T \right)X.$

但一般而言，由于 $Y_{ik}=\langle \mathbf{x}_{i},\mathbf{x}_{k}\rangle$ ， $Y_{ik}$ 与 $Y_{ki}$ 一般来说是对等地参与到 loss 的计算中，毕竟很难想象同样是 $\mathbf{x}_{i}$ 和 $\mathbf{x}_{k}$ 的相似度，只是因为在矩阵的上半部分和下半部分就对 loss 产生不同的贡献。这种情况下，反馈回来的梯度也应该是对等的，所以 $\frac{\partial\mathcal{L}}{\partial Y}$ 是一个对称矩阵。所以

$\frac{\partial\mathcal{L}}{\partial X}= 2\frac{\partial\mathcal{L}}{\partial Y}X.$

(5) 二次型：

$y=\mathbf{x}^TA\mathbf{x}.$

Jacobian：

$\frac{\partial \mathcal{L}}{\partial \mathbf{x}}=2A\mathbf{x}\cdot \frac{\partial\mathcal{L}}{\partial y}.$

矩阵形式：

$Y=XAX^T.$

先写这么多，想到了再补充。事实上深度学习常用的算子并没有多少，剩余的很多操作涉及到指标重排，对应的梯度也是上游梯度的重新排列；亦或者体现为上面这些操作的组合。

VJP in Pytorch

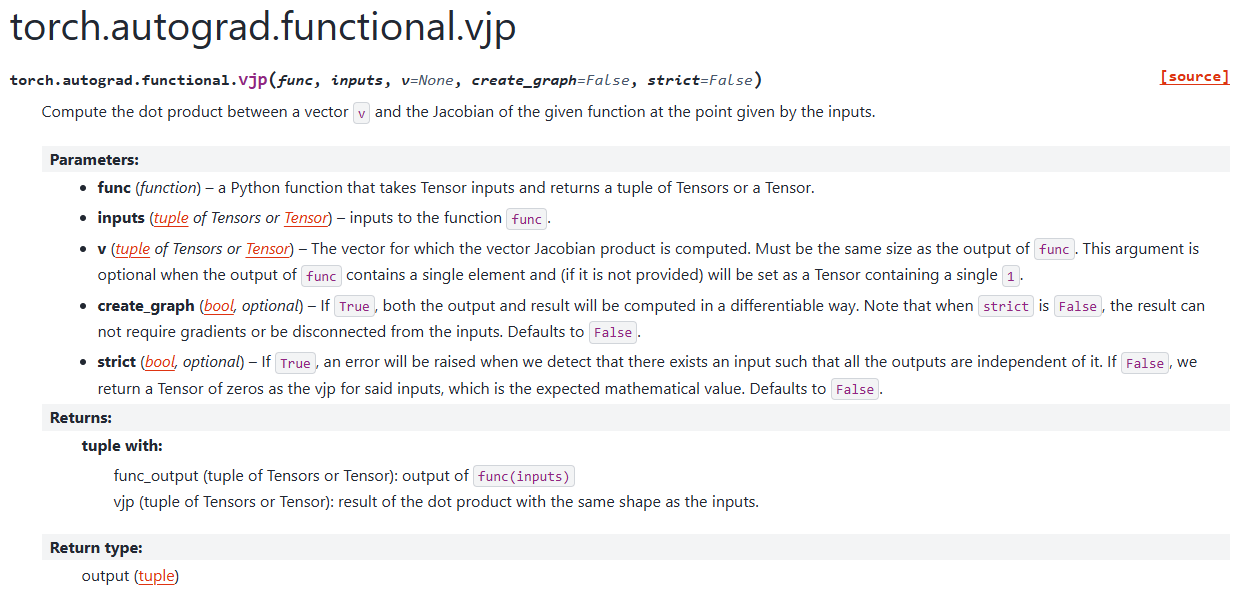

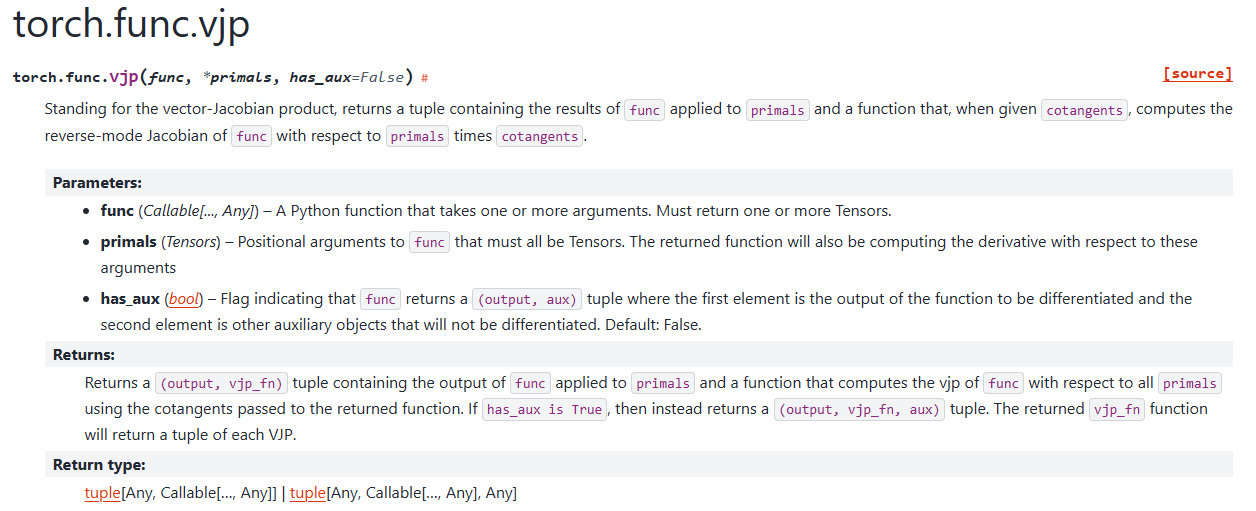

需要再次提醒，pytorch 的 vjp 功能并没有特别好使，很难说使用 vjp 再进行反向传播时会不会出现一些坑，计算开销也很难控制。尽管如此，客观上确实存在这样一些 utils，能够允许我们将任意 torch 函数的反向过程抽象出来使用。

在上文中，我们对 vjp 进行了这样的形式化：

$\text{vjp}\left( \frac{\partial\mathcal{L}}{\partial y} \right)=\frac{\partial\mathcal{L}}{\partial W}.$

更一般地，对于任意一个可微的函数 $y=f(x)$ ，它对应的 vjp 接受它的上游梯度 $\frac{\partial\mathcal{L}}{\partial y}$ ，输出它的下游梯度 $\frac{\partial\mathcal{L}}{\partial x}$ 。vjp 函数的接口一般将上游梯度抽象成一个一般化的向量 $v$ ，允许用于进行传入。我们需要保证传入的值是某一个上游的梯度，才能保证数学上的正确性。当然也有一些特殊的用法；如果 $f$ 的输出就是一个标量的 loss，并且将传入的 $v$ 指定为torch.tensor(1.0)，那么 vjp 进行的过程就相当于 backward。
